VPSA制氧机又称低压吸附真空解吸制氧设备，其用VPSA专用分子筛与干燥机形成的混合床层选择性地吸附空气中地氮气、水和二氧化碳等杂质，令氧气在床层末端聚集并收集，在抽真空的条件下对吸附饱和状态的分子筛床层进行解吸，从而循环制得纯度较高得的氧气（90-95%）。

VPSA制氧机的工作流程

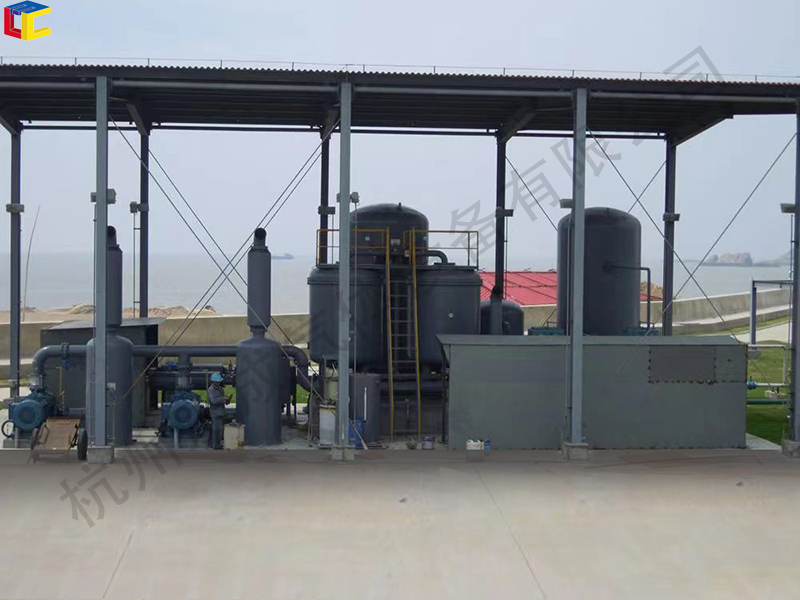

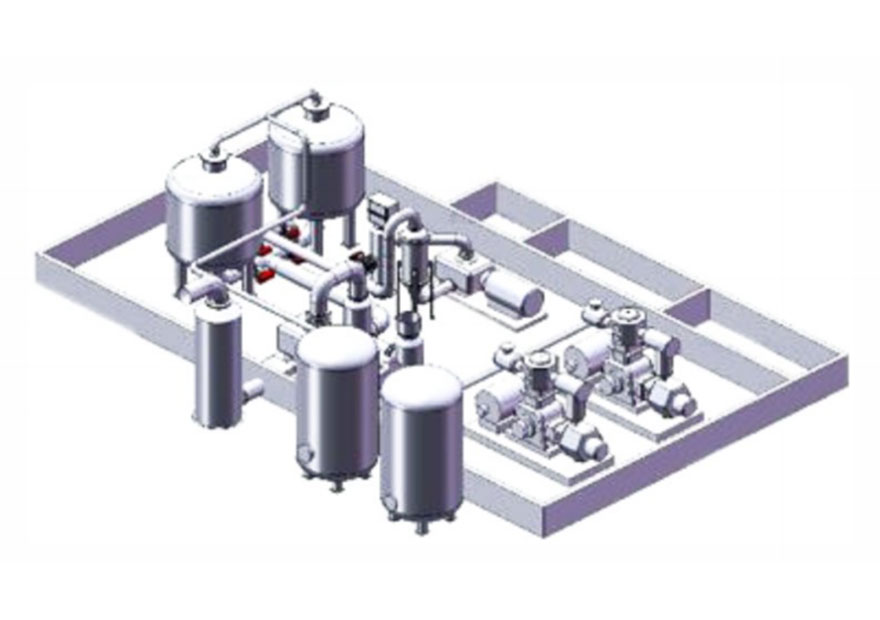

VPSA制氧机主要由鼓风机、真空泵、冷却器、吸附系统、氧气缓冲罐、控制系统组成。

1、空气鼓风机和真空泵:鼓风机为整个系统提供原料空气,根据真空变压吸附制氧设备的设计工况,结合用户的使用条件,选择排气压力为符合设计条件的鼓风机供气。真空泵保证整个系统正常解析,使系统处于理想真空状态,使整体设备能连续吸氮产氧工作。

2、冷却器:鼓风机增压后的得到高温高压的压缩空气,再经过水冷却器将空气温度降到所需的工艺操作温度后,送入吸附塔进行吸附。

3、吸附系统:吸附系统由两个装有沸石分子筛吸附剂的吸附塔和管道阀门等组成。低温高压的压缩空气从A塔底部进入,当流经吸附剂层时,空气中的氮气,二氧化碳,水蒸气等被吸附。氧气则通过吸附床层汇集到吸附塔顶部作为产品气输岀。与此同时,B塔处于再生工况,当进行吸附的吸附塔快达到吸附饱和时,在控制系统的调节下,低温髙压空气转而进到B塔开始吸附产氧。A、B塔如此交替轮流实现连续产氧的目的。

4、氧气缓冲罐:储存成品气(氧气),并对整套设备起到稳压作用。

5、控制系统:工程师将预编写旳阀门控制程序输入到Pc控制器中,通过电磁阀调节各个气动阀的开闭,实现吸附系统在指定的时间内经行吸附、再生。

VPSA制氧机的技术特点
 1、装置工艺流程简单；
 2、制氧规模10000m3/h以下，制氧电耗更低，投资更小；
 3、土建工程量小，装置安装周期比深冷装置短；
 4、装置运行和维护费用低；

 5、装置运行自动化程度高，开停车方便快捷，操作人员少；
 6、装置运行稳定性强，安全性高；
 7、操作简单，主要部件均选用国际知名厂家；
 8、采用原装进口制氧分子筛，性能优越，使用寿命长；
 9、操作弹性强（负荷性优越，转换速度快）。
VPSA制氧机的技术指标
1.产品规模：100-10000Nm3/h ； 2.氧气纯度：≥90-94%，可根据用户实际要求在30-95%范围内调整。 3. 制氧电耗：氧纯度为90%时，折合为纯氧的电耗（有用功）为0.32-0.37kWh/Nm3
4.氧气压力：≤20kpa（可增压） 5. 年开工率：≥95
