一、氮气提取方式简介

随着工业的迅速发展，氮气在化工、电子、冶金、食品、机械等领域获得了广泛的应用，我国对氮气的需求量每年以大于8%的速度增加。 氮气的化学性质不活泼，在寻常的状态下表现为很大的惰性，不易与其他物质发生化学反应。因此，氮气在冶金工业、电子工业、化工工业中广泛的用来作为保护气和密封气，一般保护气的纯度要求为99.99%，有的要求99.998%以上的高纯氮。液氮是一个较方便的冷源，在食品工业、医疗事业以及畜牧业的精液贮藏等方面得到越来越普遍的应用。纯净的氮气无法从自然界直接汲取，主要采用空气分离法。空气分离法中包括：深冷法、变压吸附法（PSA）、膜分离法。

二、深冷制氮与变压吸附制氮的技术经济比较

1、流程比较

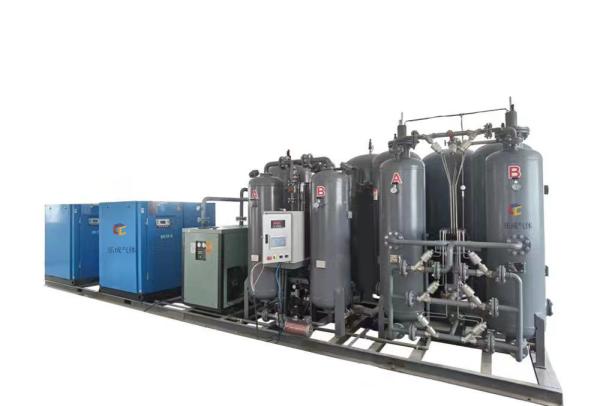

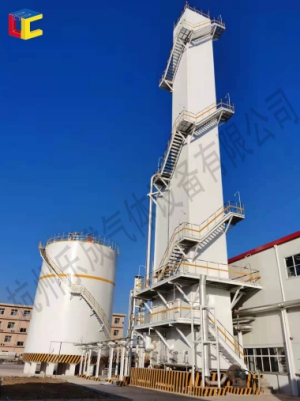

变压吸附制氮流程简朴，设备数量少，主要设备仅有空压机、空气干燥器、吸附制氮机和储气罐等。而深冷制氮流程复杂，设备数量多，主要设备有空压机、空冷器、空气净化干燥器、换热器、膨胀机和精流塔等。

2、产品种类和纯度比较

深冷制氮不仅可以生产氮气而且可以生产液氮，满意需要液氮的工艺要求，并且可在液氮贮槽内贮存，当出现氮气间断负荷或空分设备小修时，贮槽内的液氮进入汽化器被加热后，送入产品氮气管道满意工艺装置对氮气的需求。深冷制氮的运转周期（指两次大加温之间的间隔期）一般为1年以上，因此，深冷制氮一般不考虑备用。而变压吸附制氮只能生产氮气，无备用手段，单套设备不能保证连续长周期运行。

深冷制氮可制取纯度≧99.999%的氮气。氮气纯度受到氮气负荷、塔板数量、塔板效率和液空中氧纯度等的限制，调节范围很小。因此，对于一套深冷制氮设备其产品纯度基本是一定的，不便调节。变压吸附制氮制取的氮气纯度一般在95%-99.9%范围内，假如需要更高纯度的氮气需增加氮气净化设备。氮气纯度只受产品氮气负荷的影响，在其他条件不变情况下，氮气排出量越大，氮气的纯度就越低；反之则越高。因此，对于一套变压吸附制氮设备只要负荷答应其产品纯度可以在90-99.9%之间任意调节。

3、运行控制比较

深冷法由于是在极低温度下进行的，设备在投入正常运行之前，必须有一个预冷启动过程，启动时间即从膨胀机启动至氮气纯度达到要求的时间一般不小于12h；设备在进入大修之前，必须有一段加温解冻的时间，一般为24h。因此，深冷法制氮设备不宜常常起、停，宜长时间连续运行。变压吸附法启动时，只要按一下按钮，启动30分钟内便可以获得合格的氮气产品，假如需要高纯的氮气，那么经过氮气净化装置，大约再用30分钟便可获得99.99%-99.9999%的高纯氮气。停机时也只需按一下按钮便可。因此，变压吸附制氮特殊适用于间断运行的情况。

现在深冷法制氮一般均采用先进的DCS（或PLC）计算机控制技术，实现中控、机旁、就地一体化的控制，可有效的监控整套设备的生产过程。变压吸附制氮采用智能化全自动控制，按钮即可进行氮气生产，无需专人治理。

三、结论

对于石油化工装置，所需氮气纯度大多为99.9%，从以上对深冷制氮和变压吸附制氮的简介及比较中，我们可以得出以下结论：

a）当氮气连续负荷大于600 m3n/h，间断负荷用量不太大，可以通过液氮汽化满意要求时，应采用深冷制氮。

b）当氮气连续负荷大于600 m3n/h，间断负荷用量大，液氮汽化已不能满意其用量时，可采用以深冷制氮为主，变压吸附间断供气的方式。

c）当氮气连续负荷小于600 m3n/h，可采用变压吸附制氮。

d）变压吸附制氮特殊适用于氮气负荷小于3000 m3n/h，氮气纯度为95%，并且是间断运行工况。

e）当工艺装置需要液氮时，除非有外部供给液氮的可能，否则均应采用深冷制氮。
